報(bào)廢鍛件我們?cè)趺刺幚恚?/h1>

發(fā)布時(shí)間：2017-04-20 點(diǎn)擊數(shù)：12165

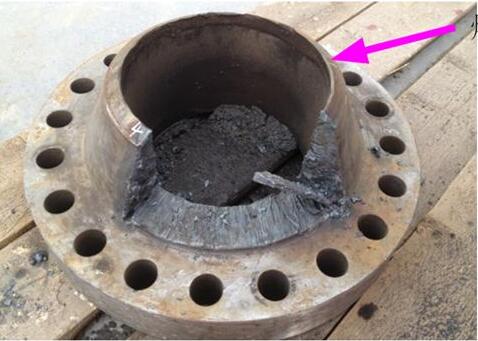

  鍛件在鍛造過(guò)程中，會(huì)出現(xiàn)炸裂的情況，也就是說(shuō)此次鍛造的鍛件屬于報(bào)廢產(chǎn)品，那么遇到這種情況我們?cè)趺刺幚砟兀?/span>

  對(duì)已產(chǎn)生白點(diǎn)而報(bào)廢的鍛件進(jìn)行改鍛。對(duì)已產(chǎn)生白點(diǎn)的鍛件，可以通過(guò)改鍛等熱加工方法加工成尺寸更小的零部件毛坯，改鍛后的小尺寸鋼坯需要進(jìn)行緩冷和退火，可挽回一部分報(bào)廢的鋼材。

  鍛件在冷卻過(guò)程中，其表面的氫容易擴(kuò)散逸出，而心部的氫則不易排出。所以鍛件截面越大，越容易產(chǎn)生白點(diǎn)。隨鍛件截面的增大，鋼的偏析程度也越嚴(yán)重，更容易促使白點(diǎn)的形成。鍛件表面積越大，氫的析出越容易。因此，空心鍛件(如齒圈)比實(shí)心鍛件(如齒輪軸)的白點(diǎn)敏感性要小。含碳量小于0．3的低碳鋼白點(diǎn)敏感性極低。隨著含碳量的增加，鋼的白點(diǎn)敏感性增加。鍛件鍛后冷卻速度越快，白點(diǎn)敏感性越大。1)不產(chǎn)生白點(diǎn)的鋼：如奧氏體鋼、鐵素體鋼、奧氏體一鐵素體鋼、萊氏體鋼。一般正常生產(chǎn)條件下的含碳量小于0．39／6、含錳量小于0．6的碳素鋼也不會(huì)形成白點(diǎn)。因此對(duì)這類鋼沒(méi)有必要在鍛后做去氫退火；2)對(duì)白點(diǎn)敏感的鋼：珠光體鋼白點(diǎn)敏感性較小，馬氏體一珠光體鋼白點(diǎn)敏感性較大，馬氏體鋼白點(diǎn)敏感性大。

---

我們只做好鍛件 大型鍛件m.zgxinhuo.cn

文章原創(chuàng)如需轉(zhuǎn)載請(qǐng)注明永鑫生鍛造廠提供！
